특고압

22.9kV 동심중성선 전력케이블

용도

  • 22.9kV 다중접지 계통의 지중배전선로에 사용

적용규격

  • 한전 규격

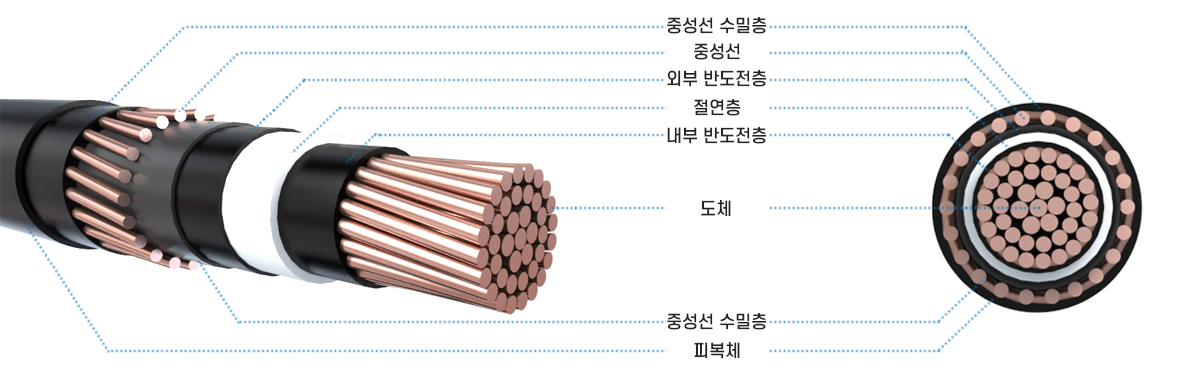

구조

  • 도체 : 전기용 연동선
  • 내부 반도전층 : 반도전 열경화성 컴파운드
  • 절연체 : XLPE, TR-XLPE
  • 외부 반도전층 : 반도전 열경화성 컴파운드
  • 중선선 수밀층 : 부풀음 테이프
  • 중성선 : 전기용 연동선
  • 중선선 수밀층 : 부풀음 테이프
  • 피복체 : PVC, 폴리에틸렌, 저독성 난연 폴리올레핀

22.9kV CNCV-W

도체 절연두께 피복두께 완성외경 최대
도체저항
절연저항 시험전압 개산중량
공칭단면적 구성 외경
Ω/㎞ Ω/㎞ ㎸/5min ㎏/㎞
60 C.C. 9.3 6.6 3.0 37.0 0.305 3,000 52 1,530
200 C.C. 17.0 6.6 3.0 46.0 0.0915 2,000 52 3,500
325 C.C. 21.7 6.6 3.0 52.0 0.0568 2,000 52 5,240
600 C.C. 29.5 6.6 4.0 62.0 0.0308 1,500 52 8,300

주) C.C. : Compact round stranded conductor.

22.9kV FR CNCO-W

도체 절연두께 피복두께 완성외경 최대
도체저항
절연저항 시험전압 개산중량
공칭단면적 구성 외경
Ω/㎞ Ω/㎞ ㎸/5min ㎏/㎞
60 C.C. 9.3 6.6 3.0 37.0 0.305 3,000 52 1,520
200 C.C. 17.0 6.6 3.0 46.0 0.0915 2,000 52 3,470
325 C.C. 21.7 6.6 3.0 52.0 0.0568 2,000 52 5,190
600 C.C. 29.5 6.6 4.0 62.0 0.0308 1,500 52 8,220

주) C.C. : Compact round stranded conductor.

22.9kV TR CNCE-W

도체 절연두께 피복두께 완성외경 최대
도체저항
절연저항 시험전압 개산중량
공칭단면적 구성 외경
Ω/㎞ Ω/㎞ ㎸/5min ㎏/㎞
60 C.C. 9.3 6.8 1.5 35.0 0.305 3,000 52 1,392
200 C.C. 17.0 6.8 1.5 45.0 0.0915 2,000 52 3,415
325 C.C. 21.7 6.8 2.4 53.0 0.0568 2,000 52 5,218
600 C.C. 29.5 6.8 2.4 62.0 0.0308 1,500 52 8,220

주) C.C. : Compact round stranded conductor.
